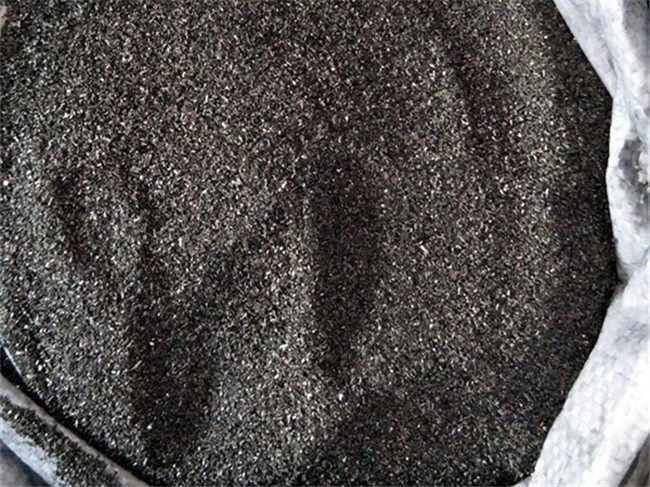

鐵礦粉的來(lái)源多種多樣，粒度越來(lái)越細，球團法將會(huì )是鐵精粉造塊的主要選擇，因此，研究膨潤土對鐵礦球團粘接機理，具有重要的意義。

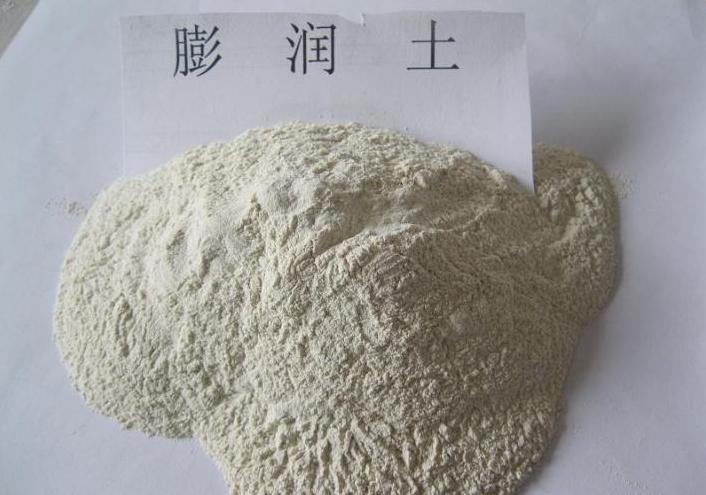

       膨潤土作用機理

       膨潤土在球團中的作用機理鐵礦球團制備過(guò)程中經(jīng)歷三個(gè)階段：造球(濕球/生球)→干燥和預熱(干球)→焙燒。在這三個(gè)階段中，膨潤土所起的作用也不完全相同。

     1、造粒(濕球)階段

        根據Rumpf理論，鐵礦球團應屬于低粘度液體粘接類(lèi)型。在球團造粒過(guò)程中存在著(zhù)10種力，本文僅就生球階段與膨潤土作用機理有關(guān)的機理進(jìn)行探討。

       1.1調節水分增加毛細管力

       球團中的水分及其類(lèi)型對球團的強度至關(guān)重要，膨潤土具有很強吸水性能，可起到調節和控制球團自由水含量作用，而這種調節和控制并非改變球團水分總量，其實(shí)質(zhì)是將顆粒自由水吸附的蒙脫石層間轉化為層間水，即不可流動(dòng)水，降低多余的自由水含量比例，使之生球中自由水液體達到飽和點(diǎn)，提高球團的毛細管力粘接力，從而提高球團的強度。

       1.2  潤滑作用增加分子力

      膨潤土吸水膨脹，由于蒙脫石層間為較弱的分子力，在機械力(攪動(dòng)，滾動(dòng))作用下，層片間極易滑動(dòng)，產(chǎn)生潤滑作用。這種潤滑效果在球團中可以起到兩個(gè)作用：一個(gè)作用是可以降低顆粒摩擦力，增加生球塑性，降低空隙率，增加球團密度，增加球團的強度。另一個(gè)作用是，蒙脫石片可涂敷在鐵粉顆粒表面，膩平顆粒表面，降低其表面粗糙度，縮小顆粒之間的接觸距離，增加粒子間的引力。

      1.3  表面負電性增加電性粘接力

由于蒙脫石結構中四面體的Si4+被Al3+或Fe3+或八面體中的Al3+或Fe3+被Mg2+、Fe2+代替，破壞了電價(jià)平衡，在層間存在與金屬陽(yáng)離子以保持其電性平衡，遇水后，陽(yáng)離子水化，蒙脫石發(fā)生膨脹和分散，其層面產(chǎn)生有的負電荷。金屬氧化物，磁鐵礦、赤鐵礦微粉表面為正電荷。膨潤土通過(guò)膠體電性和電分子力將鐵粉粘接在一起。

       1.4 降低成球速度

        由于蒙脫石礦物吸附水分子后，將部分移動(dòng)水變成結合水，限制或減少了自由水向球體表面的擴散，新的鐵粉不易粘附，降低了成球速度。

     2、干燥和預熱(干球)階段

       2.1導濕作用，提高爆裂溫度

       球團內部濕分擴散不暢常是導致球團爆裂的主要原因，膨潤土吸水性能可以降低球團中水份的蒸發(fā)速度，使水緩慢地釋放出來(lái)，從而降低了球團內部的蒸氣壓，有利于提高球團爆裂溫度。

       2.2 抑制可溶性鹽遷移，防止球團結殼和爆裂

       膨潤土具有很強的離子交換性和吸附性，在球團干燥過(guò)程中，膨潤土可通過(guò)交換吸附捕捉固定可溶性離子，限制其自由遷移，防止由球團中鹽類(lèi)在其表面結殼發(fā)生的爆裂。

       3. 焙燒階段

       膨潤土中的硅鈣鎂鉀鈉組分是良好的助熔劑。當焙燒溫度達到這些助熔組分與鐵反應溫度時(shí)，將發(fā)生固相反應，生成硅酸鐵、鐵酸鈣、硅酸鈣等新化合物，形成固相粘接，增加焙燒球團的強度，使球團在運輸過(guò)程中，避免粉塵和破碎。
